- 产品介绍
1. 系统简介
电池外壳喷砂燃烧测试系统（Torch and Grit），参考UL2596-2023设计开发，模拟电池热失控事件的高温和机械冲击应力，应用于电动汽车外壳材料筛选的测试方法。电池外壳及其制造材料在电动汽车安全方面发挥关键作用，本测试方法结合小规模测试，有助于预测热失控事件的材料性能。
2. 参考标准
UL2596-2023：电池外壳材料的热和机械性能测试方法。
3. 系统组成

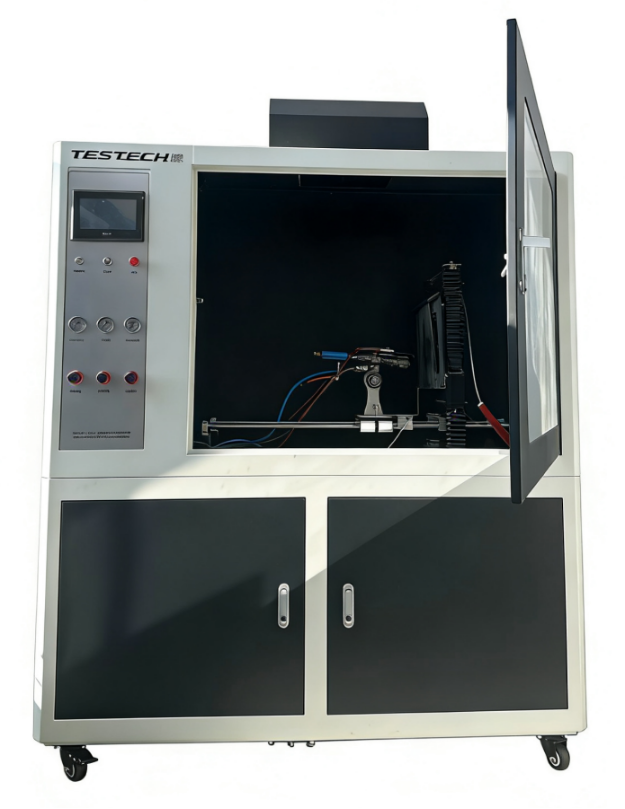

电池外壳喷砂燃烧器由支架、喷灯、供气模块、喷砂模块、测量和控制模块组成；
4. 支架：
(1) 试样和喷灯支架采用铝合金型材配合不锈钢材料，美观耐用；
(2) 框架尺寸：1200mm*500mm*1500mm；
(3) 框架平台安装通长导轨，喷灯模块、试样模块可在导轨上移动和定位；

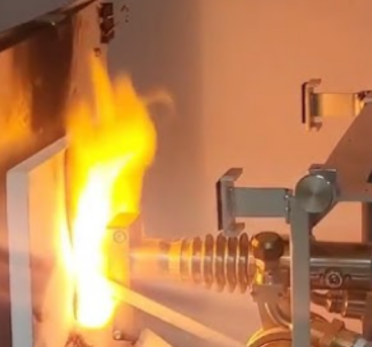

5. 喷灯
(1) 进口喷灯，融合喷火、喷砂功能；
(2) 火焰温度可达1200℃；
(3) 喷灯支架位置可调节；
(4) 喷灯喷射角度可调节；
(5) 喷灯直径28.6mm；
(6) 防护挡板为不锈钢结构+耐火棉，插入式设计，可抽取替换，
6. 供气模块
(1) 质量流量控制器精准控制燃气和氧气流量；
(2) 配置阻火阀，防止回火；
(3) 调压阀、压力表、防爆电磁阀等气路配件；
(4) 输出火焰功率3kW；
7. 喷砂模块
(1) 自流式粉罐，燃烧器顶部倒置，结构简单美观；
(2) 质量流量控制器控制喷砂气流；
(3) 喷砂流量1.5.0g/s，误差10%；
8. 测量和控制模块
(1) 标准控制模式：
① 15s火焰模式；
② 5s火焰+喷砂模式；
③ 单循环20s，
④ 单样品10个测试循环；
(2) PC+Labview+触摸屏控制系统；
(3) 燃气和氧气流量可设定；
(4) 喷砂压缩空气流量可设定；
(5) 施加火焰时间和喷砂时间可设定；
(6) 循环次数可设定；
(7) 试样温度计录和显示；
(8)喷砂循环状态计量；
