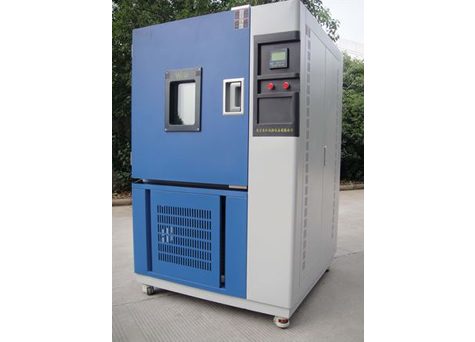

高低温箱 GB/T 2423 TTech-GB/T 2423
  • 产品介绍
本产品禁止:
易燃、爆炸、易挥发性物质试样的试验及储存
腐蚀性物质试样的试验及储存
生物试样的试验或储存

强电磁发射源试样的试验及储存


1、产品属性

1.1、内容积 225L
1.2、工作室尺寸 500mm×600mm×750mm(宽×深×高)
1.3、外形尺寸(约) 1060mm×1160mm×1610mm(宽×深×高)确认设备进出通道尺寸
1.4、供电电源 220V±10%,50Hz±1,保护接地电阻小于4Ω
1.5、总功率 约8.5KW
1.6、运行功率 约2—8.5KW(根据升降温速率,开启制冷机组相关)


2、主要技术参数

2.1、温度范围 -50℃~+150℃
2.2、温度波动度 ≤±0.5℃
2.3、温度均匀度 ≤2℃(空载条件下)
2.4、温度偏差 ≤±2℃(空载条件下)
2.5、升温速率 25℃~+150℃, 1~3℃/min(全程平均,空载)
2.6、降温速率 25℃~-50℃, 0.7~1℃/min (全程平均,空载)
2.7  湿度范围 20%RH~98%RH(见温湿度范围图)
2.8  湿度偏差 +2~-3%

2.9、满足试验标准

GB/T 2423.1-2001 试验A:低温试验方法

GB/T 2423.2-2001 试验B:高温试验方法
GB/T 2423.3-1993 试验Ca:恒定湿热试验(仅湿热型)

GB/T 2423.4-1993 试验Db:交变湿热试验(仅湿热型)

备注:
风冷型试验箱是在室温25℃时且通风良好条件下所测试数据;当35℃≥室温>25℃时,可正常使用,但低温范围及降温速率会受一定影响。


3、试验箱结构


3.1、结构方式
整体结构,试验箱体用A3铁板喷塑加SUS304不锈钢板拼装。以大门正面观察,上面工作室,下面制冷机组,右面电控柜,电控柜后部为加湿水箱,加湿用水在箱体后部加注。在箱体内部后方设有风道,在后风道内装有循环风机,加热器,蒸发。工作室底板设有流水沟,能将箱内地板的冷凝水顺利排出箱外。
3.2、材料构成
3.2.1外壁材料:3A冷轧钢板静电双面喷塑,颜色为珍珠白
3.2.2内壁材料:SUS304不锈钢板,
3.2.3绝热材料:50mm硬质聚氨酯发泡加保温棉。
3.3、结构强度
3.3.1试验箱底板承重能力:≤20Kg(均匀负载)
3.4、大门
3.4.1 工作室大门为前面左开铰链门。
3.4.2大门门洞尺寸:500×750 mm(宽×高),门框两道硅橡胶密封条及防结露电热装置。

3.4.3颜色为7035

3.5、观察窗 1个观察窗;设在试验箱大门上,尺寸:280×380mm(宽×高),镀膜防霜中空玻璃。
3.6、测试引线孔 Φ50mm引线孔1个,带盖及软塞,位于箱体左壁。
3.7、照明灯 观察窗顶部设照明灯1只,由大门外开关控制。
3.8、冷凝出水孔 具有工作室冷凝水和机组凝结水的引出孔。

3.9、气压平衡装置 工作室顶部设气压平衡装置。



4、试验箱空气调节系统

4.1、调控方式 空气强制循环平衡调温调湿。
4.2、空气循环装置 离心式风机,长轴外置电机驱动。
4.3、加热方式 电加热,PID调节,执行元件:固态继电器。
4.4、空气冷却方式 翅片式蒸发器。



5、试验箱制冷系统


5.1、工作方式 复叠蒸汽压缩式制冷-法国泰康
5.2、冷凝方式 风冷
5.3、制冷压缩机 欧美品牌压缩机
5.4、其它制冷配件 均选用国际知名品牌产品。
5.5、制冷机控制 根据试验条件,控制系统自动调节制冷机运行工况、冷量大小,确保压缩机工作在合适状态,延长压缩机使用寿命。
5.6、制冷剂 环保制冷剂R404a ;R23
5.7、减振、降噪 制冷机专用减振弹簧、机组围板粘贴特种吸音棉降噪措施。


6、试验箱控制系统

6.1、控制器 PLC模块+7英寸彩色液晶触摸控制屏。
6.2、人机界面 中文、彩色LCD显示、触摸屏方式输入设定。
6.3、分辨率 温度0.1℃,时间1min.
6.4、用户程序容量 20个程序,每个程序最大99段。 程序段可循环,程序可链接。
6.5、运行方式 定值运行、程序运行。
6.6、试验数据显示 设定温度、实测温度、总运行时间、段运行时间、加热状态、制冷状态,。
6.7、制冷机工况自动选择 根据试验条件控制器能自动配置制冷机的工况或开/停。


6.8、其他功能
6.8.1故障报警及原因、处理提示功能
6.8.2断电保护功能
6.8.3上下限温度保护功能
6.8.4日历定时功能(自动启动及自动停止运行)
6.8.5自检功能
6.8.6有三层密码保护控制器设置参数
6.8.7具有曲线记录功能,可保存实际测量的温度;设定温度及采样的时间:能够存储300天(采样周期为1分钟)曲线记录;
6.8.8有断电保护功能和来电自动开启功能,用户可根据需要进行设定,包括断电又来电后自动开启的允许最长时间间隔。
6.9、PLC功能 自动调用分组PID参数。



7、试验箱安全保护装置

7.1、工作室


7.1.1独立式工作室超温保护器
b7.1.2风机过热保护
7.2、制冷系统

7.2.1压缩机超压
7.2.2压缩机过流
7.2.3压缩机过热
7.2.4排气温度保护
7.3、电源系统

7.3.1电源缺相及相序错误保护
7.3.2漏电保护
7.3.3加热器超温保护
7.3.4加热器短路等过流保护
7.4、其他

7.4.1试验箱外壳接地保护

8、试验箱标准附件及随机资料
8.1、产品使用说明书 1份
8.2、产品合格证 1份
8.3、样品架 2份

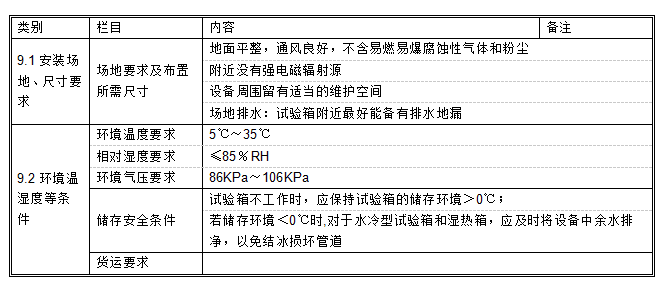

9、安装场地及耗水耗电:
